Esercitazione: Aggiungere un istogramma a colonne al report (Generatore di report)

In questa esercitazione, crei un report impaginato di Reporting Services con un grafico a colonne che visualizza una serie come insieme di barre verticali raggruppate per categoria.

I grafici a barre verticali sono utili per:

  • Mostrare le modifiche apportate in un determinato periodo di tempo.
  • Confrontare il valore relativo di più serie.
  • Visualizzare una media mobile per indicare le tendenze.

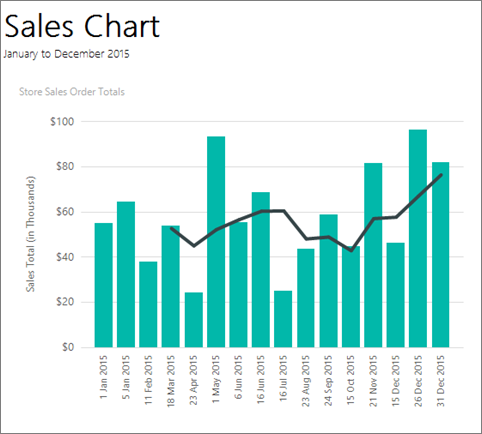

Nell'illustrazione seguente si mostra l'istogramma che crei in questa esercitazione, insieme a una media mobile.

Screenshot che mostra un grafico a colonne del Generatore di report.

Nota

In questo tutorial, i passaggi del wizard sono consolidati in un'unica procedura. Per istruzioni dettagliate su come selezionare un server di report, come scegliere un'origine dati e come creare un set di dati, vedere la prima esercitazione di questa serie: Esercitazione: Creazione di un report tabella semplice (Generatore di report).

Tempo previsto per il completamento di questa esercitazione: 15 minuti.

Requisiti

Per informazioni sui requisiti, vedere Prerequisiti per le esercitazioni (Generatore di report).

1. Creare un report grafico utilizzando la Procedura guidata Grafico

In questa sezione, utilizzerai la Creazione guidata per grafici per creare un set di dati incorporato, scegliere un'origine dati condivisa e creare un grafico a colonne.

Nota

La query di questa esercitazione contiene i valori dei dati, pertanto non è necessaria un'origine dati esterna. Questo rende la query piuttosto lunga. In un ambiente aziendale, una query non conterrebbe i dati. Questo esempio è solo a scopo illustrativo.

Creare un report grafico

  1. Avviare Generatore report dal computer, dal portale Web di Reporting Services o in modalità integrata SharePoint.

    Si apre la finestra di dialogo Nuovo report o set di dati .

    Se la finestra di dialogo Nuovo report o set di dati non viene visualizzata, scegliere Nuovo dal menu >File.

  2. Nel riquadro sinistro verificare che sia selezionata l'opzione Nuovo report .

  3. Nel riquadro di destra, selezionare Creazione guidata grafico.

  4. Nella pagina Scegliere un set di dati selezionare Crea un set di dati, quindi scegliere Avanti.

  5. Nella pagina Scegliere una connessione a un'origine dei dati, selezionare un'origine dati esistente. Oppure navigare al server di report e scegliere l'origine dati. Quindi seleziona Avanti. Potrebbe essere necessario immettere un nome utente e una password.

    Nota

    L'origine dati scelta non ha importanza purché si disponga delle autorizzazioni appropriate. Non recuperi dati dall'origine dati. Per altre informazioni, vedere Modalità alternative di acquisizione di una connessione dati (Generatore di report).

  6. Nella pagina Progetta query, seleziona Modifica come Testo.

  7. Incolla la seguente query nel pannello delle query:

    SELECT CAST('2015-01-01' AS date) AS SalesDate, CAST(54995.21 AS money) AS Sales
UNION SELECT CAST('2015-01-05' AS date) AS SalesDate, CAST(64499.04 AS money) AS Sales
UNION SELECT CAST('2015-02-11' AS date) AS SalesDate, CAST(37821.79 AS money) AS Sales
UNION SELECT CAST('2015-03-18' AS date) AS SalesDate, CAST(53633.08 AS money) AS Sales
UNION SELECT CAST('2015-04-23' AS date) AS SalesDate, CAST(24019.3 AS money) AS Sales
UNION SELECT CAST('2015-05-01' AS date) AS SalesDate, CAST(93245.5 AS money) AS Sales
UNION SELECT CAST('2015-06-06' AS date) AS SalesDate, CAST(55288.0 AS money) AS Sales
UNION SELECT CAST('2015-06-16' AS date) AS SalesDate, CAST(68733.5 AS money) AS Sales
UNION SELECT CAST('2015-07-16' AS date) AS SalesDate, CAST(24750.85 AS money) AS Sales
UNION SELECT CAST('2015-08-23' AS date) AS SalesDate, CAST(43452.3 AS money) AS Sales
UNION SELECT CAST('2015-09-24' AS date) AS SalesDate, CAST(58656. AS money) AS Sales
UNION SELECT CAST('2015-10-15' AS date) AS SalesDate, CAST(44583. AS money) AS Sales
UNION SELECT CAST('2015-11-21' AS date) AS SalesDate, CAST(81568. AS money) AS Sales
UNION SELECT CAST('2015-12-15' AS date) AS SalesDate, CAST(45973. AS money) AS Sales
UNION SELECT CAST('2015-12-26' AS date) AS SalesDate, CAST(96357. AS money) AS Sales
UNION SELECT CAST('2015-12-31' AS date) AS SalesDate, CAST(81946. AS money) AS Sales

  8. (facoltativo) Fare clic sul pulsante Esegui (!) per visualizzare i dati su cui si baserà il grafico.

  9. Selezionare Avanti.

2. Scegliere il tipo di grafico

È possibile scegliere tra diversi tipi predefiniti di grafico, quindi modificare il grafico dopo aver completato la procedura guidata.

Aggiungere un diagramma a colonne

  1. Il diagramma a colonne è il tipo di grafico predefinito nella pagina Scegli un tipo di grafico. Selezionare Avanti.

  2. Nella pagina Disponi campi del grafico trascinare il campo SalesDate in Categorie. Le categorie vengono visualizzate sull'asse orizzontale.

  3. Trascina il campo Sales in Valori. Nella casella Valori viene visualizzato Sum(Sales) perché per ogni data viene aggregata la somma dei totali di vendita. I valori vengono visualizzati sull'asse verticale.

  4. Selezionare Avanti.

  5. Selezionare Fine.

    Il grafico verrà aggiunto all'area di progettazione. Il nuovo grafico a colonne include solo dati rappresentativi. La legenda visualizza la data di vendita da A a F per dare un'idea di come dovrebbe essere il tuo report.

    Screenshot di una colonna del Generatore di report in modalità progettazione.

  6. Selezionare il grafico per visualizzarne le maniglie. Trascinare l'angolo inferiore destro del grafico per ingrandirlo. Le dimensioni dell'area di progettazione del report aumentano in base alle dimensioni del grafico.

  7. Selezionare Esegui per visualizzare l'anteprima del report.

    Screenshot che mostra un'anteprima dell'istogramma del Report Builder.

Il grafico non assegna un'etichetta a ogni categoria dell'asse orizzontale. Per impostazione predefinita, vengono incluse solo le etichette che possono essere posizionate accanto all'asse.

3. Formattare una data sull'asse orizzontale

Per impostazione predefinita, sull'asse orizzontale vengono visualizzati valori in un formato generale che viene ridimensionato automaticamente in base alle dimensioni del grafico.

  1. Passare alla visualizzazione di progettazione report.

  2. Fare clic con il pulsante destro del mouse sull'asse orizzontale >Proprietà asse orizzontale.

  3. Nella scheda Numero , in Categoriaselezionare Data.

  4. Nella casella Tipo selezionare 31 gennaio 2000.

  5. Seleziona OK.

  6. Nella scheda Home, selezionare Esegui per visualizzare l'anteprima del report.

La data viene visualizzata nel formato selezionato. Il grafico continua a non assegnare un'etichetta a ogni categoria dell'asse orizzontale.

Screenshot del grafico a colonne del Generatore di report che mostra il formato della data.

È possibile personalizzare la visualizzazione delle etichette ruotandole e specificando l'intervallo.

4. Ruotare le etichette dell'asse sull'asse orizzontale

  1. Passare alla visualizzazione di progettazione report.

  2. Fare clic con il pulsante destro del mouse sul titolo dell'asse orizzontale, quindi selezionare Mostra titolo asse per rimuovere il titolo. Poiché sull'asse orizzontale vengono visualizzate le date, il titolo non è necessario.

  3. Fare clic con il pulsante destro del mouse sull'asse orizzontale >Proprietà asse orizzontale.

  4. Nella scheda Etichette, in Modifica opzioni adattamento etichetta asse selezionare Disabilita adattamento.

  5. In Angolo di rotazione etichettaselezionare -90.

  6. Seleziona OK.

    Il testo di esempio per l'asse orizzontale ruota di 90 gradi.

    Screenshot dell'istogramma di Report Builder con il testo dell'asse x ruotato nella vista progettazione.

  7. Selezionare Esegui per visualizzare l'anteprima del report.

Nel grafico le etichette appaiono ruotate.

Screenshot che mostra un'anteprima del grafico a colonne di Report Builder con il testo dell'asse x ruotato.

5. Spostare la legenda

La legenda viene creata automaticamente dai dati di categoria e serie. È possibile spostare la legenda sotto l'area del grafico di un grafico a colonne.

  1. Passare alla visualizzazione di progettazione report.

  2. Fare clic con il pulsante destro del mouse sulla legenda del grafico >Proprietà legenda.

  3. Sotto Layout e posizione, selezionare una posizione diversa. Ad esempio, selezionare l'opzione centrale inferiore.

    Quando la legenda viene posizionata alla fine o all'inizio di un grafico, il relativo layout viene modificato da verticale in orizzontale. È possibile selezionare un altro layout nella casella Layout .

  4. Seleziona OK.

  5. (Facoltativo) Poiché in questa esercitazione è presente una sola categoria, il grafico non richiede una legenda. Per rimuoverla, fare clic con il pulsante destro del mouse sulla legenda >Elimina legenda.

  6. Selezionare Esegui per visualizzare l'anteprima del report.

6. Intitolare il grafico

  1. Passare alla visualizzazione di progettazione report.

  2. Selezionare le parole Titolo grafico nella parte superiore del grafico, quindi immettere Totali ordini di vendita negozi.

  3. Selezionare Esegui per visualizzare l'anteprima del report.

7. Formattare l'asse verticale e assegnare un'etichetta

Per impostazione predefinita, sull'asse verticale vengono visualizzati valori in un formato generale che viene ridimensionato automaticamente in base alle dimensioni del grafico.

  1. Passare alla visualizzazione di progettazione report.

  2. Selezionare le etichette dell'asse verticale sul lato sinistro del grafico per selezionarle.

  3. Nella scheda Home gruppo >Numero selezionare il pulsante Valuta. Le etichette dell'asse cambiano per mostrare il formato della valuta.

  4. Selezionare due volte il pulsante Diminuisci decimali per visualizzare il numero arrotondato al dollaro più vicino.

  5. Fare clic con il pulsante destro del mouse sull'asse verticale >Proprietà asse verticale.

  6. Nella scheda Numero, Valuta è già selezionata nella casella Categoria e che in Cifre decimali è già indicato 0 (zero).

  7. Selezionare Mostra valori in. L'opzioneMigliaia è già selezionata.

  8. Seleziona OK.

  9. Fare clic con il destro sull'asse verticale >Mostra il titolo dell'asse.

  10. Fare clic con il pulsante destro del mouse sul titolo dell'asse verticale >Proprietà titolo asse.

  11. Sostituire il testo nel campo Testo titolo con il testo Totale vendite (in migliaia). È anche possibile specificare varie opzioni relative alla formattazione del titolo.

  12. Seleziona OK.

  13. Selezionare Esegui per visualizzare l'anteprima del report.

    Screenshot che mostra un'anteprima del formato del grafico a colonne di Report Builder con l'asse y etichettato correttamente.

8. Visualizzare tutte le etichette sull'asse orizzontale (x)

Si noti che sull'asse x sono visualizzate solo alcune etichette. In questa sezione, imposta una proprietà nel riquadro Proprietà per mostrarli tutti.

  1. Passare alla visualizzazione di progettazione report.

  2. Selezionare il grafico, quindi scegliere le etichette dell'asse orizzontale.

  3. Nel riquadro Proprietà impostare LabelInterval su 1.

    Screenshot che mostra come impostare l'intervallo di etichette dell'istogramma del Report Builder.

    Il grafico ha lo stesso aspetto nella visualizzazione Progettazione.

  4. Selezionare Esegui per visualizzare l'anteprima del report.

    Screenshot che mostra un'anteprima del grafico a colonne del Generatore report con l'intervallo delle etichette impostato su uno.

    Ora il grafico visualizza tutte le etichette.

9. Aggiungere una media mobile con una serie calcolata

Una media mobile è una media dei dati della serie calcolata nel tempo. La media mobile favorisce l'identificazione delle tendenze.

  1. Passare alla visualizzazione di progettazione report.

  2. Fare doppio clic sul grafico per visualizzare il riquadro Dati grafico .

  3. Fare clic con il pulsante destro del mouse sul campo [Sum(Sales)] disponibile nell'area Valori, quindi selezionare Aggiungi serie calcolata.

    Screenshot che mostra come aggiungere serie calcolate al grafico a colonne di Generatore di report.

  4. In Formula, verificare che Media mobile sia selezionata.

  5. In Imposta parametri formula, per l'opzione Periodoselezionare 4.

  6. Nella scheda Bordo , in Spessore lineaselezionare 3pt.

  7. Seleziona OK.

  8. Selezionare Esegui per visualizzare l'anteprima del report.

Nel grafico viene visualizzata una riga in cui è riportata la media mobile delle vendite totali per data, calcolata in base a un intervallo di quattro date. Per altre informazioni, vedere Aggiungere una media mobile a un grafico in un report impaginato (Generatore di report).

Schermata di un istogramma di Report Builder che rappresenta una media mobile.

10. Aggiungere un titolo al report

  1. Passare alla visualizzazione di progettazione report.

  2. Nell'area di progettazione, selezionare Fare clic per aggiungere il titolo.

  3. Immettere Grafico a barre - Vendite. Premere INVIO, quindi immettere Gennaio - dicembre 2015, in modo da ottenere un risultato simile al seguente:

    Grafico Vendite

    Gennaio - dicembre 2015

  4. Selezionare Grafico a barre - Vendite, quindi nella scheda Home sezione >Carattere>Grassetto.

  5. Selezionare Gennaio - dicembre 2015 e nella scheda Home sezione >Carattere> impostare le dimensioni del carattere su 10.

  6. (facoltativo) Per contenere le due righe del testo potrebbe essere necessario aumentare l'altezza della casella di testo Titolo. Tirare verso il basso le frecce a doppia punta quando si seleziona nel mezzo del bordo inferiore. Potrebbe anche essere necessario trascinare la parte superiore del grafico in modo che il titolo non si sovrapponga.

    Il titolo viene visualizzato nella parte superiore del report. Quando non è definita un'intestazione di pagina, gli elementi nella parte superiore del corpo del report equivalgono a un'intestazione di report.

  7. Selezionare Esegui per visualizzare l'anteprima del report.

11. Salvare il report

  1. Passare alla visualizzazione di progettazione report.

  2. Selezionare il pulsante Generatore di report, quindi selezionare Salva con nome.

    È possibile salvarlo nel computer o nel server di report.

  3. In Nome, immettere Grafico a Colonne Ordine di Vendita.

  4. Seleziona Salva.
